gojs是一个能够让我们很容易的实现基于html5浏览器绘制具有交互性的图形图表的JavaScript框架。
gojs采用了面向对象的编程模式。以图形对象表示绘图模板。以用普通js对象存储数据作为数据模型,然后赋值给图形对象的属性作为数据绑定的模式。gojs同样提供了大量工具类来代表我们的交互行为。我们需要做的就是创建图形对象、构建数据模型、设置属性、绑定数据模型、使用工具类添加行为即可创建出具有丰富交互性能的各种图表。
一个简单的gojs图表
下面的代码定义了一个node
模板和数据模型,并它们构建了一个简单的图表:
// For conciseness. See the "Building Parts" intro page for more
var $ = go.GraphObject.make;
// the node template describes how each Node should be constructed
diagram.nodeTemplate =
$(go.Node, "Auto", // the Shape automatically fits around the TextBlock
$(go.Shape, "RoundedRectangle",
// bind Shape.fill to Node.data.color
new go.Binding("fill", "color")),
$(go.TextBlock,
{ margin: 3 }, // some room around the text
// bind TextBlock.text to Node.data.key
new go.Binding("text", "key"))
);
// the Model holds only the essential information describing the diagram
diagram.model = new go.GraphLinksModel(
[ // a JavaScript Array of JavaScript objects, one per node
{ key: "Alpha", color: "lightblue" },
{ key: "Beta", color: "orange" },
{ key: "Gamma", color: "lightgreen" },
{ key: "Delta", color: "pink" }
],
[ // a JavaScript Array of JavaScript objects, one per link
{ from: "Alpha", to: "Beta" },
{ from: "Alpha", to: "Gamma" },
{ from: "Beta", to: "Beta" },
{ from: "Gamma", to: "Delta" },
{ from: "Delta", to: "Alpha" }
]);
diagram.initialContentAlignment = go.Spot.Center;
// enable Ctrl-Z to undo and Ctrl-Y to redo
diagram.undoManager.isEnabled = true;

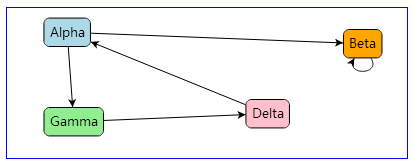

结果:
虽然上面展示的是图片,但是实际上我们可以在这个图表上用鼠标中键滚动、选中、删除、重做、撤销等等交互。
gojs的基本概念
上面的示例是让我们先在感官上认知一下gojs的产出物,下面我们来阐述一下gojs的基本概念。
gojs绘制的图表(Diagram
)具有两个最基本的元素,就是点和线(Node
和Link
),并且他们可以自由组合组成一个组(Group
)。所有的元素都处在图层(Layer
)上,并且可以对它们进行布局(Layout
)。
每个Diagram
都是通过数据模型(Model
)来填充和确定Node
的信息和Link
的所属关系的。并且我们只需要创建好Node
和Link
的模板以及数据模型,其他的是事情都交给gojs去处理。它会通过Model.nodeDataArray
方法和GraphLinksModel.linkDataArray
方法自动加载模型并构建元素。
每一个Node
和Link
都是通过模板来描述他们的文本、形状、颜色等信息以及交互行为。每个模板其实就是一个面板(Panel
)(你可以将各种元素自由组合在它里面,也可以在它里面添加各种交互行为),比如说将TextBlock
、Shape
、Picture
等元素添加到这个Panel
中,鼠标进入离开的交互行为也可以添加到Panel
中,那么这个Panel
就是一个模板。
每个Node
的位置可以使用Diagram.layout
或Group.layout
进行初始化设置,也可以基于交互行为进行拖拽。
gojs里的工具类可以为Diagram
添加鼠标、键盘事件。一般情况下Diagram
都默认设置了几种交互行为,比如说拖拽、连线。我们也可以通过ToolManager
对象来管理工具类,或者说来管理交互行为,比如说可以停止某些交互,或开启某些交互等。
每个Diagram
同时也包含CommandHandler
对象,它的作用是添加一些键盘命令,比如点Delete
键删除元素,Ctrl+C
复制、Ctrl+V
粘贴、Ctrl+Z
撤销等。但是CommandHandler
也是被ToolManager
管理的。
Diagram
也提供通过鼠标中键滚动视图、放大缩小视图。
gojs还提供了图表的预览视图(Overview
),用于了解大规模图表的概况,同时还提供了组件管理面板(Palette
),用于管理创建的组件,并且支持将组件拖拽到Diagram
中。
在Diagram
中,你可以选中Node
或者Link
,你会发现他们有少许的变化,比如在Node
周围会增加选中框,选中Link
会变色等。这些都是由Adornment
对象控制的,你还可以用它来增加提示框、右键菜单等。
Diagram默认的交互行为
- 选中
Node
或者Link
,会出现蓝色选中框,Link
也会变为蓝色。 - 使用
Ctrl+鼠标左键
可以选中多个元素。 - 在
Panel
中点击鼠标左键移动鼠标可以移动所有元素。 - 使用
Ctrl+A
可以选中所有元素。 - 选中元素,用鼠标可以拖动元素。
- 使用
Ctrl+C
/Ctrl+V
可以复制粘贴元素。 - 使用
Delete
键可以删除元素。 - 选中多个元素,然后使用
Ctrl+G
可以将这些选中的元素组合成一个组。 - 使用
Ctrl+Shift+G
可以拆散组。 - 当元素超出
Diagram
时,可自动出现滚动条。 - 用鼠标拖拽
Node
边缘可以与其他Node
进行连线。 - 选中
Link
,可以重新选择目标Node
,即可以重新连线。
创建一个Diagram
每个Diagram
都需要依托与一个HTML的DIV
元素,虽然由gojs接管了这个DIV
,但是DIV
本身的属性依然可以由我们通过CSS设置,比如位置、高宽等。gojs实际上是在DIV
中创建了一个Canvas
元素,Canvas
的高宽自动适配DIV
的高宽。
<!-- The DIV for a Diagram needs an explicit size or else we won't see anything.
In this case we also add a border to help see the edges. -->
<div id="myDiagramDiv" style="border: solid 1px blue; width:400px; height:150px"></div>
当然,当你准备开始创建Diagram
前,首先要导入gojs的文件。gojs的文件分为Develop(gojs-debug.js
)和Product(gojs.js
)两种,前者是供开发人员使用的,因为它包含了一些用于调试的代码,后者用于正式发布,速度较快。gojs不依赖与任何JavaScript框架,所以它可以与任何JavaScript框架一起使用,而不会产生冲突。
<!-- Include the GoJS library. -->
<script src="gojs.js"></script>
下面就可以使用gojs将上述的DIV
构建为一个Diagram
了,这里需要注意的是,使用gojs的api时,都要使用前缀go.
。
<!-- Create the Diagram in the DIV element using JavaScript. -->
<!-- The "go" object is the "namespace" that holds all of the GoJS types. -->
<script>
var diagram = new go.Diagram("myDiagramDiv");
diagram.model = new go.GraphLinksModel(
[{ key: "Hello" }, // two node data, in an Array
{ key: "World!" }],
[{ from: "Hello", to: "World!"}] // one link, in an Array
);
</script>

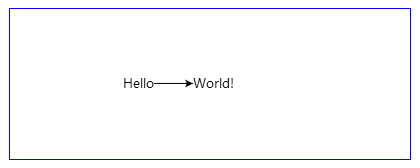

这样就构建了一个简单的Diagram
。
